臭氧消毒系统

已被浏览 192 次

分享到：

（一）活性炭压力过滤器

活性炭压力过滤缸：活性炭压力过滤器包括－电焊不锈钢316钢壳，钢壳上设有喷嘴平板，内部分配装置、过滤媒体支架，出入口法兰接驳位、泄水管、检修口（直径不小于500毫米），表层及内层应用与反应缸相同之漆油。炭性媒体：以粒状之活性炭为主，表层面积为600—1600m²/g，碳的厚度在500mm—600mm，而碳面与入水位应有不小于500mm距离，以免反冲洗时将碳冲走，碳床由150毫米硅石之0.7-1.2大小之砂粒所承托，所使用之碳量乃基于清除臭氧时间1.5分钟计算。其他附件：过滤器必须包括塑料滤网，手动蝶阀、排气旋塞、压力计、自动不锈钢排气阀。过滤器之外壳其水压试验应能不少于600Kpa及维持不少于三小时而没有任何渗漏现象。

（二）反应缸

反应缸应选用立式，按国标（GB）或参照英国标准（BS）加工。立式缸体包括滤嘴板、入口与出口的接管、人孔带盖和过滤介质排放孔带法兰盖板的材料选用S31603不锈钢，采用焊接结构，所有封头采用碟型封头。入口与出口的接管以法兰连接。立式反应缸在顶部封头和底部封头各安装1个人孔。设计压力及测试：工作压力不大于设计压力，最高设计压力为0.35~0.6Mpa，测试压力为最高设计压力的1.5倍，焊接检验采用焊缝总长度20%的“X”光无损探伤检测或按国家规范。反应停留时间：2分钟。其他配件：手动蝶阀；排空阀；压力表（出入口各一个）；不锈钢自动排气阀。

（三）剩余臭氧消化装置

剩余臭氧消化装置能自动把臭氧反应缸和活性炭过滤缸内顶端积存的剩余臭氧带到剩余臭氧消化器消化掉后变成N²和0²释放到空气中。

（四）臭氧泄漏报警系统

臭氧泄漏传感器的本体应是坚固，防腐蚀，并安装在泳池机房内显眼的位置。臭氧泄漏传感器的要求如下：量度范围：0~1ppm（定于0.1ppm开始警报）；运作温度：-2~52℃。按图标安装在过滤机房内指定的位置。控制屏有视觉及听觉装置及消声按钮。当传感器被臭氧泄漏触发，传感器须输出视觉及听觉的警报至报警屏，听觉的警报可以在报警屏里关掉，但视觉警报必须于系统重新启动或泄漏警报除下后才能解除。当臭氧泄漏时，于臭氧发送机房外警报器必须响起以警告工作人员逃生。警报器必须为高频率型以便和火警警报分辨。需提供臭氧发生器停止功能，如发觉有臭氧泄漏，系统能自动停止臭氧发生器工作。

（五）臭氧分析仪

臭氧分析仪包括一传感器，安装在出口处，用以量度臭氧之浓度，藉以控制臭氧发生器之运作，量度范围由0~5ppm，并以液晶体显示。臭氧分析仪为微处理，另有输出信号送至控制室内监督显示屏上。

（六）臭氧混合装置

臭氧混合装置是把臭氧发生器生产出来的臭氧注入水处理系统内与系统内运行的池水混合。

（七）臭氧喷射器加压水泵

根据图纸所示提供所需加压水泵，应选用的型号为立式多级离心水泵，外壳铸铁，叶轮及轴为不锈钢制造，机械密封。电机采用全封闭风冷式，转速不超过2900r/min，适合使用于380V/3N/50HZ之电源。投标图纸上的水泵流量与扬程，仅供投标参考所用，实际安装应以管道系统的现实情况为准，对设备的扬程做最后计算及相关修改，以配合整个系统需要。

（八）臭氧发生器

应选用UV臭氧发生器其外壳为铝制造表面涂上聚合物涂料及塑料喷射器，其供电电源适合使用于220V/1N/50HZ之电源。UV臭氧消毒系统必须包含以下组件：UV臭氧发生器（臭氧投加量请参考设计参数要求）；臭氧喷射器；空气干燥器；剩余臭氧消化装置；喷射器加压水泵。

（九）计算式

臭氧与水接触的反应器（罐）的容积应按以下公式计算：

Vf=q0/60t
t≥1.6/C^o³
式中，
Vf ——反应器（罐）的有效容积（m³）；
q0 ——进入反应罐的池水循环流量（m³/h），
t ——臭氧与水接触反应所需要的时间（min），但不应少于2min；
C^o³——臭氧的投加量（mg/L）。

（十）常见问题及解决方案

常见问题：
臭氧尾气处理不彻底，且未接至室外。臭氧反应罐尾气消除器，未接排水管及排气管。需设置排水管并加水封桶防尾气泄漏。臭氧管要用专用管，臭氧管老化，断裂。射流器上没安装旁通阀。射流器前后阀门采用截止阀，没采用球阀水流受阻形成不了负压。臭氧泄漏检测安装位置不合理，离臭氧机过远。
解决方法：
补充臭氧破坏装置安装大样图；补充臭氧射流器安装大样图；补充臭氧泄漏检测报警仪安装大样图。
大样图：

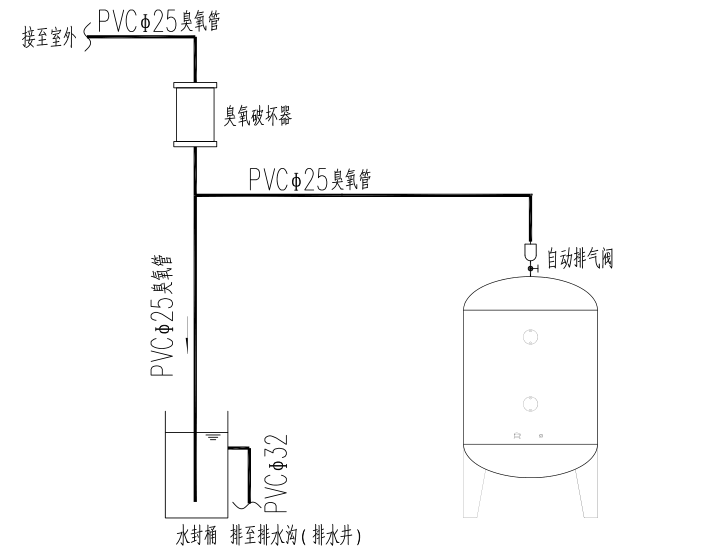

臭氧破坏装置安装图大样如图：

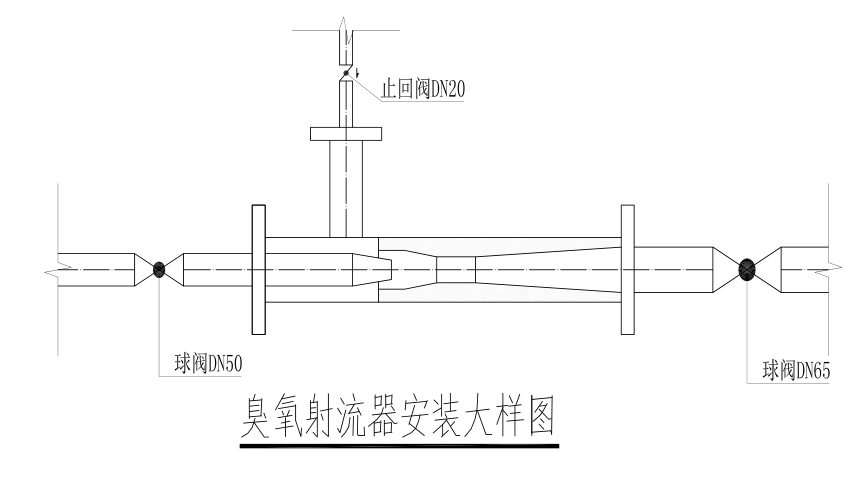

臭氧射流器安装大样示意图如图：

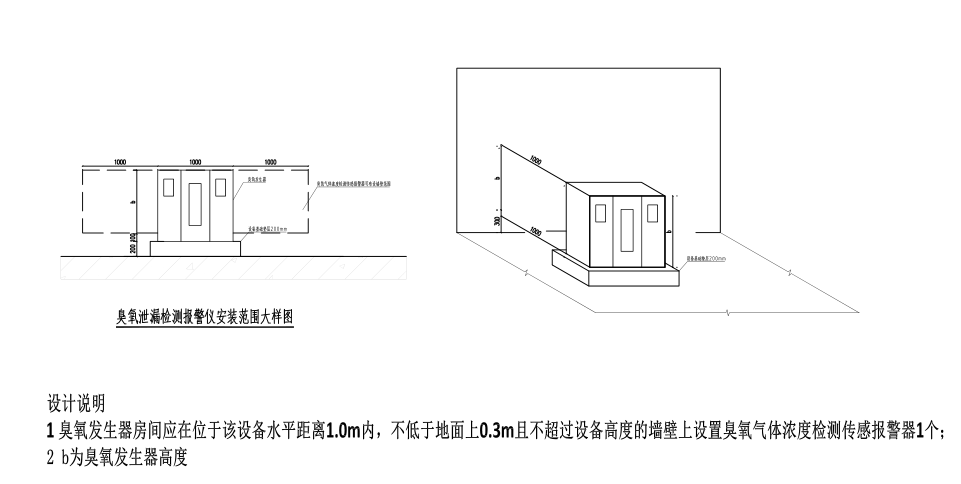

臭氧泄漏检测报警仪安装范围大样示意图如图：

（十一）产品技术规范
臭氧消毒系统应根据项目情况选用质量成熟品牌，臭氧发生器是以高压电离式，臭氧吸入要求负压吸入的；其功能如下：臭氧生产部分：臭氧发生器通过连接高压电极和绝缘体之间的高压交变场，可形成电（无声放电），电晕进而于空气中产生臭氧。电压12千-15千伏。通过调节施加在电极上的电压，可调节臭氧产量。电极上高压的调节由相应开关来执行。控制部分：设有保护装置来控制臭氧发生器各功能系统的运作。通过正常运作指示灯、故障指示灯和故障自动停机装置，自动监视臭氧发生器的工作状态。臭氧消毒系统必须包含以下组件：臭氧发生器、臭氧喷射器、臭氧与池水混合器、剩余臭氧消化装置、臭氧分析仪、喷射器加压水泵。
